TSL 被写界深度延長設計 ESレンズ
TSL 被写界深度延長設計とは
被写界深度の違い
TSL 被写界深度延長設計 ESレンズ

上の写真は、手前のベンチ中央付近にピントを合わせ、カメラの絞り値を変え撮影したものです。被写界深度の違いにより、奥のベンチや周辺のボケ具合が大きく違って見えます。

TSL 被写界深度延長設計 ESレンズ
TSL 被写界深度延長設計の原理

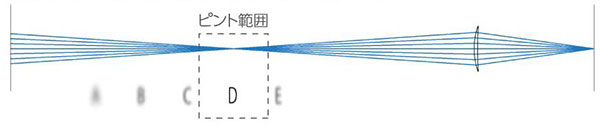

●被写界深度の浅いレンズ
 焦点位置においては収差が無く鮮明な画像が得られますが、焦点をちょっとずれただけで大きなボケが生じます。 TSL 被写界深度延長設計 ESレンズ

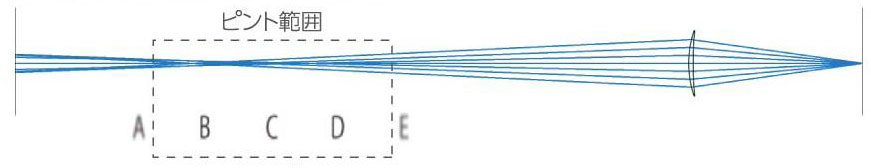

●被写界深度の深いレンズ
焦点位置ではややボケが生じますが、焦点が多少ずれてもほぼ同等の画像が得られます。 TSL 被写界深度延長設計 ESレンズ

 収差を若干残しながら被写界深度を延長させる技術は、WFC(Wavefront cording:波面符号化)と呼ばれ多くの研究が行われています
TSL 被写界深度延長設計

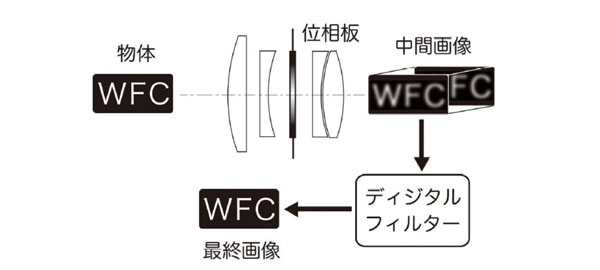

●カメラシステムの場合
 複数のレンズを組み合わせて使うカメラシステムの場合は、「3次位相板」と呼ばれるフィルターを加えて、被写界深度を延長します。 TSL 被写界深度延長設計 ESレンズ

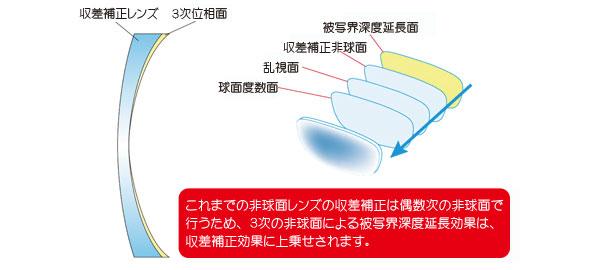

●眼鏡レンズ(ESシリーズ)の場合
 眼鏡レンズは1枚のレンズしか無いため、「3次位相板」に相当する「3次非球面」を付加して被写界深度を延長します。 TSL 被写界深度延長設計 ESレンズ
TSL 被写界深度延長設計の効果

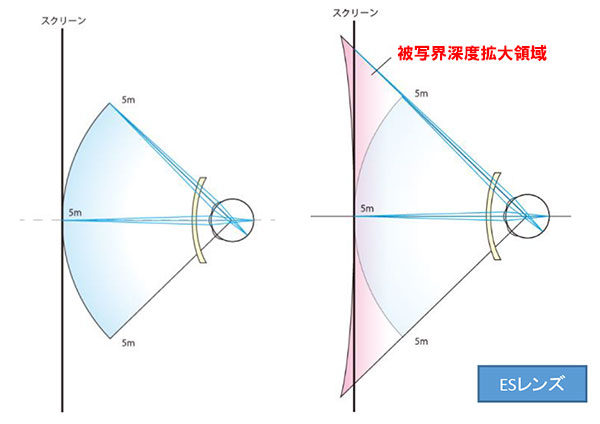

●効果1.視野の拡大
 視野の拡大効果があります。
TSL 被写界深度延長設計 ESレンズ

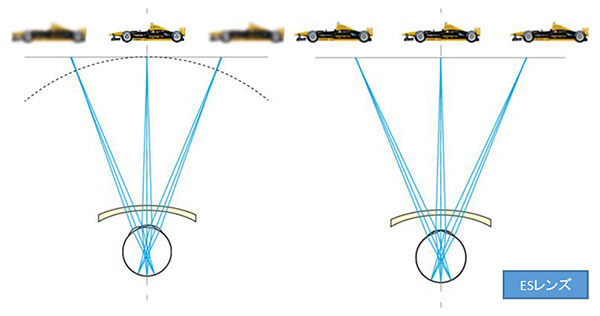

●効果2.動体視
 動く物体が見やすい効果があります。
TSL 被写界深度延長設計 ESレンズ

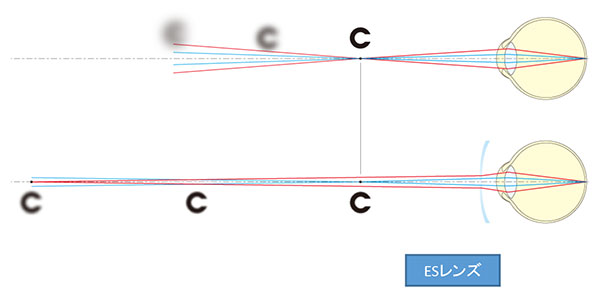

●効果3.調節疲労
 調節性疲労の減少効果があります。
TSL 被写界深度延長設計 ESレンズ

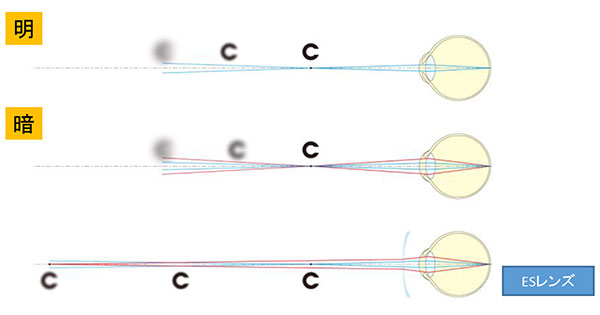

●効果4.暗所視力
 薄暮時の視力低下減少の効果があります。
TSL 被写界深度延長設計 ESレンズ
●見え方例
 遠くの街並みが鮮明になります。 TSL 被写界深度延長設計 ESレンズ
TSL 被写界深度延長設計はこんな人にお勧め

  効果1
視野拡大
効果2
動体視
効果3
調節疲労
効果4
暗所視力
従来の非球面レンズで遠くの見え方に不満の方
球面設計から非球面設計に掛けかえ得られない人
夕方、物がよく見えないと感じる人
濃いサングラスカラーのレンズを掛ける人
ドライブ・スポーツ等、屋外での使用がメインの人
素早い動きのあるもの、焦点位置が頻繁に変わるものを見ることが多い人
新聞などを見ていると疲れる人

※被写界深度延長効果は人および環境により感じ方が異なります。
※明るい場所や調節力が十分にある人は、被写界深度延長効果を感じづらい傾向にあります。
